Elektroniklösungen für industrielle Anwendungen

Für batteriebetriebene Anwendungen bietet AL-KO VT unterschiedliche Lösungen für Ladung, Energieversorgung und Batteriemanagement.

Der BC222 ist ein 22-A-Schaltnetz-Batterieladegerät für 12-V-Batterien und unterstützt Blei-, Gel-, AGM- und LiFePO4-Batterien. Über unterschiedliche Ladealgorithmen lässt sich das Gerät auf den jeweiligen Batterietyp abstimmen. Neben der Batterieladung kann der BC222 auch als Netzteil eingesetzt werden.

Für Anwendungen, bei denen eine Batterie während des Betriebs über eine andere Spannungsquelle geladen werden soll, stehen zusätzlich die DC/DC-Wandler NE325-25A und NE325-40A zur Verfügung. Sie liefern einen maximalen Ausgangsstrom von 25 beziehungsweise 40 A und unterstützen verschiedene Batterietechnologien.

Bedien- und Steuerpanels bilden die Schnittstelle zwischen Anwender und Elektroniksystem. Je nach Ausführung können damit verschiedene elektrische Funktionen gesteuert und wichtige Betriebsinformationen zentral dargestellt werden.

Das Sortiment umfasst Systeme mit LED-, LCD- und Touch-Bedienung. Abhängig vom jeweiligen System lassen sich beispielsweise Batteriezustände, Tankfüllstände und Temperaturen erfassen sowie verschiedene Verbraucher und elektrische Funktionen steuern.

Eine zuverlässige Stromverteilung bildet die Grundlage für komplexere elektrische Systeme. Verteilereinheiten übernehmen die Versorgung angeschlossener Verbraucher und können gleichzeitig Sicherungs- und Schutzfunktionen bündeln.

Mit Komponenten wie DL30, DS300 und NE356 stehen verschiedene 12-V-Verteilereinheiten für unterschiedliche Systemkonfigurationen zur Verfügung.

Ergänzend umfasst das Portfolio unterschiedliche Sicherungshalter, Flach- und Streifensicherungen, Relais, Batterietrennschalter und Sammelschienen. Dadurch können Strompfade entsprechend der jeweiligen elektrischen Anforderungen aufgebaut und abgesichert werden.

Sensoren und Messkomponenten liefern die Daten, die für Überwachung und Steuerung elektronischer Systeme benötigt werden. Je nach Anwendung können beispielsweise Temperaturen, Tankfüllstände, Batteriespannungen oder elektrische Ströme erfasst werden.

Das Portfolio umfasst unter anderem Temperatursensoren sowie unterschiedliche Frisch- und Abwassertanksonden. Dazu gehören beispielsweise SP5, SP5/40, FT5/40, SPE und SS/P sowie die zugehörigen Anschlussleitungen.

Für die Überwachung von Batteriesystemen steht außerdem der AM500 Shunt zur Verfügung. Er misst Ströme bis 500 A und ermöglicht unter anderem die Berechnung von aktuellem Verbrauch, State of Charge, State of Health und verbleibender Batterielaufzeit.

Bei komplexeren Elektronikarchitekturen müssen verschiedene Steuergeräte, Sensoren und weitere Komponenten miteinander kommunizieren. Busbasierte Systeme ermöglichen diesen Datenaustausch und können gleichzeitig dazu beitragen, Verkabelung und Montage innerhalb der jeweiligen Anwendung zu strukturieren.

Mit Komponenten wie dem ICL12 Gateway sowie unterschiedlichen CL-BUS-Verbindungen und Anschlussleitungen stehen Bausteine für die Vernetzung elektronischer Systemkomponenten zur Verfügung.

So können Informationen innerhalb der Systemarchitektur ausgetauscht und Funktionen miteinander verknüpft werden.

Für Anwendungen, in denen aus einer 12-V-Gleichspannungsversorgung eine 230-V-Wechselspannung bereitgestellt werden soll, umfasst das Portfolio Sinus-Wechselrichter der ERP-Serie.

Die Geräte erzeugen eine reine Sinusspannung und eignen sich damit auch für empfindliche Verbraucher. Je nach Leistungsbedarf stehen Varianten von 300 bis 3.000 W Dauerleistung zur Verfügung. Die Produktfamilie umfasst unter anderem ERP300, ERP600, ERP1500, ERP2000-IVT und ERP3000-IVT RCD.

Schutzfunktionen gegen unter anderem Überlast, Kurzschluss und Übertemperatur unterstützen einen zuverlässigen Betrieb. Je nach Modell stehen zusätzlich Funktionen zur Umschaltung zwischen Netz- und Wechselrichterbetrieb zur Verfügung.

Mit dem BDS200 bietet AL-KO VT eine elektronische Lösung für das Management von zwei 12-V-Servicebatterien. Der integrierte Mikroprozessor koordiniert die Batterien sowohl während des Ladens als auch während der Entladung.

Dabei können auch Batterien unterschiedlicher Kapazität oder unterschiedlichen Alters verwendet werden. Das System überwacht die einzelnen Batterien und kann eine fehlerhafte Batterie isolieren. Zusätzlich unterstützt eine Batterieschutzfunktion dabei, eine zu starke Entladung zu vermeiden.

Für die Bedienung steht das MC-180 Bedienpanel zur Verfügung. Darüber kann zwischen automatischem und manuellem Betrieb gewählt werden.

Der DLS200 ermöglicht die elektronische Steuerung der Helligkeit verschiedener 12-V-Leuchten. Über angeschlossene Taster lassen sich Beleuchtungen ein- und ausschalten sowie dimmen.

Das Gerät unterstützt bis zu acht Lichtkanäle und eine maximale Leistung von 200 W. Kurzschluss- und Übertemperaturschutz sind integriert.

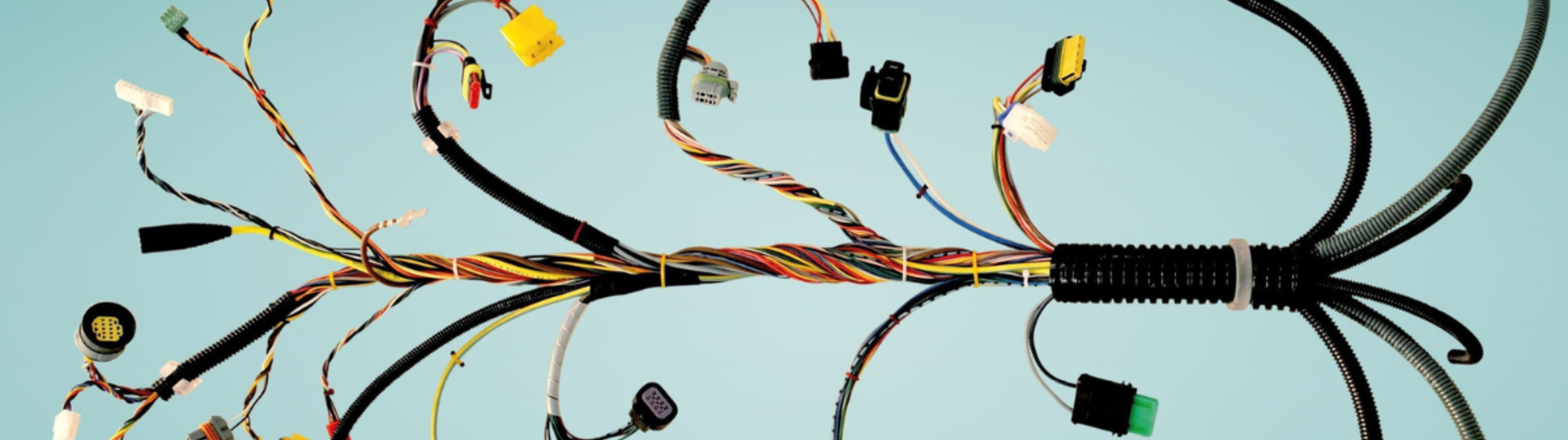

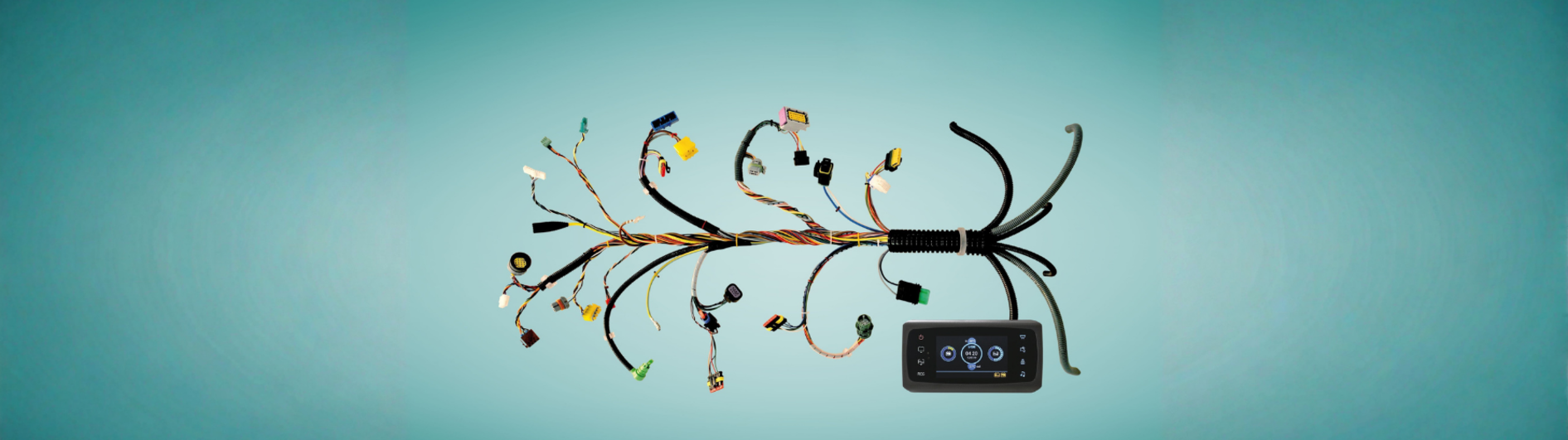

Für die Integration der einzelnen Elektronikkomponenten stehen unterschiedliche Kabel, Anschluss- und Zubehörlösungen zur Verfügung. Dazu gehören unter anderem Steuerleitungen, Sensorleitungen, Kabelsätze, Steckverbindungen, Sicherungen, Relais und weitere Komponenten für den Aufbau elektrischer Systeme.

Passende Kabel und Leitungen verbinden beispielsweise Bedienpanel, Stromverteilung, Tanksonden, Temperatursensoren und Gateway miteinander.

Darüber hinaus umfasst das Sortiment verschiedene 12-V-Komponenten wie Steckverbindungen, USB-Anschlüsse, Sicherungshalter, Batterietrennschalter und Stromverteiler.
